波紋電阻器

產品概述

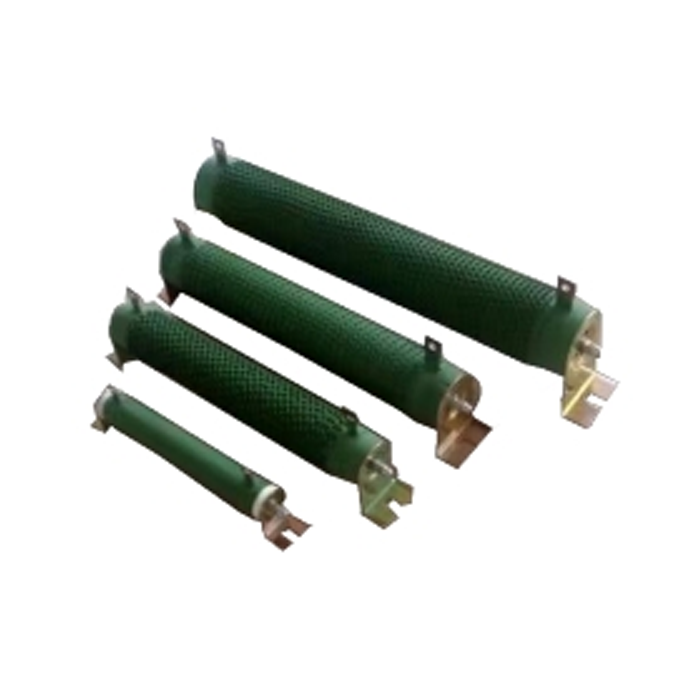

RXHG 型涂料繞線電阻器是一種功率型繞線電阻器，該產品采用波狀電阻合金帶以側立形式纏繞在陶瓷骨架上，表面被覆絕緣耐高溫涂料，有利于散熱，并配有安裝支架，電阻器具有功率大，耐過載能力強，安裝方便等特點。

產品應用
1. 做為制動電阻保護變頻器、伺服等不受電機再生電能的危害
2. 電力電子負載測試中做為阻性負載
3. 在電力電子設備中做為取樣電阻、限流電阻、起動電阻、保護電阻

技術規格
1. 阻值及阻值允許偏差：1Ω≤R±5%（J），1Ω＞R±10%（K）
2. 額定負荷：表面最高溫度：50~200W≤275℃，＞200W 小于等于 350℃
3. 短時過負荷：無可見損傷，△R≤±（5%R+0.05Ω）10 倍 5s
4. 絕緣電阻：R≥100MΩ1min DC 1000V
5. 耐電壓：無可見損傷，無飛弧擊穿△R≤±（0.1%R+0.05） AC 3000V 5S
6. 電阻溫度特性：±260PPM/℃（小于 5Ω 以不作檢測）
7. 端子強度：無松動或機械損傷 45N 30S''
8. 電阻體強度：無可見損傷 200N 30S
9. 耐振性：無可見損傷，△R≤±（0.1%R+0.05Ω）f:5-200Hz a=1gX.Y.Z 各 2h
10. 耐熱性：除端子外無明顯變色和損傷，標志清晰 350℃ 2hours
11. 熱沖擊：無可見機械損傷 額定負載 30 分鐘后-55℃溫度下 15min
12. 耐濕性：無可見損傷，標志清晰，△R≤±（5%R+0.05Ω）絕緣電阻≥10MΩDC100 40℃ 95%RH 500hours
13. 耐久性（額定負載）：外觀無可見損傷，標志清晰，△R≤±（5%R+0.05Ω） 100% 負荷
